壁挂式直流屏电源柜

一：壁挂式直流屏产品简介
         名 称：智能型微机直流壁挂电源
         型 号： GZDW
         壁挂电源小系统是奉开科技专为小容量系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池柜组成；具有体积小、结构简单、独立构成系统、价格便宜等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

二：壁挂式直流屏工作原理

壁挂式直流屏两路市电经过交流切换输入一路交流，给各个充电模块供电。充电模块将输入单相交流电转换为直流电，给蓄电池充电，同时给合闸负载供电，另外合闸母线通过降压硅链装置降压稳压后给控制母线供电。当市电断电或异常时,由蓄电池放电应急供电，系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可通过液晶显示屏或触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。

三：壁挂式直流屏系统特点
 适合构成24AH/220V、24AH/110V以下的系统。
 模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。
 可安装3个2.0A/220V、4.0A/110V自然冷/风冷模块。
 降压单元具有自动硅链降压功能，最大电流2A,冲击电流30A/0.5S。
 监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。
 监控器具有对电池自动管理的功能。
 提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接。
 监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。
 配电单元可提供2路交流输入（可选择一路PT供电）、3路馈电输出。
 PT供电时系统自动限制输出功率。

四：壁挂式直流屏技术参数
交流输入电压： 220V±20%
PT供电电压： 100V±10%
电网频率：50Hz±10%
功率因数：≥0.85
输出电压范围： 90V-140V连续可调（对于110V系统）
180V-280V连续可调（对于220V系统）
输出限流：0.2A-2.5A(220V单模块) 0.4A-4.5A(120V单模块)
稳压精度： ≤±0.5%
稳流精度： ≤±0.5%
纹波系数： ≤±0.1%
均 流 度： ≤5%
效 率： ≥93%
输出过压保护： 280V±2V(220V), 140V±2V(110V)
绝缘电阻： ≥10M
绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。
可闻噪音: ≤55Db

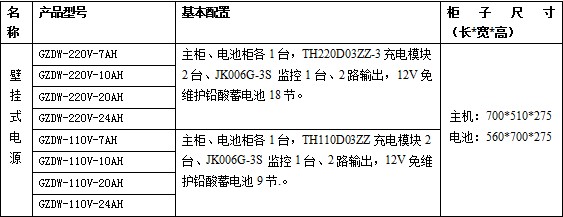

五、直流屏型号及配置
